概述
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐個（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以確保除塵器的處理能力和收塵效率。

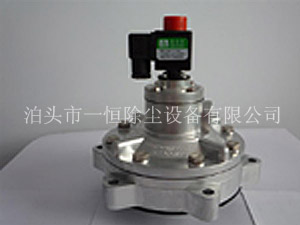

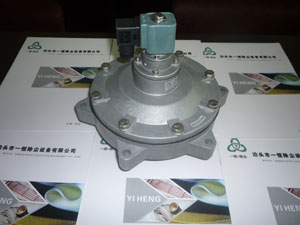

DMF-Y型電磁脈沖閥為淹沒式閥（亦稱嵌入式閥），它直接安裝在分氣箱上，具有好的流通特性。壓力損失有所下降，適合于氣源壓力較低的工作場合。
工作原理
電磁脈沖閥是按照電信號控制閥體卸荷孔的開啟和關閉，閥體卸荷時，閥后腔內壓力氣體排放，閥前腔內壓力氣體被膜片上陰壓孔節流，膜片被抬起，脈沖閥進行噴吹。閥體停止卸荷時，壓力氣體通過阻尼孔迅速充滿閥的后腔，由于膜片兩 面在閥體上受力面積之差，閥的后腔內，氣體作用力大，膜片能可靠的關閉閥的噴吹口，脈沖閥停止噴吹。
電信號是以毫秒計時，脈沖閥開啟的一瞬間，產生強大的沖擊氣流，從而實現瞬間噴吹。
型號規格
型號 | 公稱通徑 | 膜片數 | 進氣口尺寸 | 出氣口尺寸 | 重量 | |
公制 | 英制 | |||||
DMF-Y-40S | Ф40 | 1 1/2” | 2 | G 1 1/2” | G 1 1/2” | 1.2kg |
DMF- Y-50S | Ф50 | 2” | 2 | G 2” | G 2” | 2.7 kg |
DMF- Y-62S | Ф62 | 2 1/2” | 2 | G 2 1/2” | G 2 1/2” | 3.0 kg |
DMF- Y-76S | Ф76 | 3” | 2 | G 3” | G 3” | 3.7kg |
技術指標
工作壓力 | 0.4Mpa-0.6Mpa |
工作介質 | 清潔空氣 |
電壓 | DC24V DC110V AC220V |
電流 | 0.8A 0.46A 0.23A |
使用環境 | -25℃-85℃ 空氣的相對濕度不大過85% |
膜片壽命 | 安裝規范,正確使用,合理維護的條件下噴吹100萬次或三年 |
